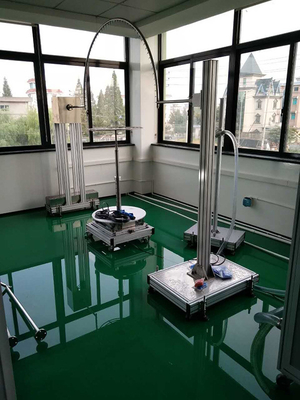

IEC 60529 IPX1-8 IP ​​Test Cihazları IEC60529 Su Jeti Testi.IEC60529 Su Geçirmez Test Cihazları, giriş koruma testi

Ürün Açıklaması

IEC 60529 IPX1-8 IP ​​Test Cihazları IEC60529 Su Jeti Testi.IEC60529 Su Geçirmez Test Cihazları, giriş koruma testiIEC 60529 IPX1-8 IPTest Ekipmanı.pdf

IEC 60529 IPX1/IPX2

Şartname

1. Damlama tahtası alanı: 1000 X1000mm

2. Dış boyut: 1100 X 1200 X 2500 mm (U*D*Y)

3. Döner tabla çapı: Φ Sınırsız daha fazla delikli 800 mm düz delikli taban

4. Döner tabla tabanı için delik çapı: 0.8cm, İngiliz M8 vidalı

5. Döner tabla tabanı için Delik Aralığı: 5cm

6. Düşme açıklığı: 0.4mm

7. Adım-sıra (mm): 20 mm X 20 mm

8. Teslimat oranı: Manuel(IPX1:1±0.5mm/dak, IPX2: 3±0.5mm/dak)

0,5 mm / dak'dan 10 mm / dak'ya kadar tercih edilen değişken su dağıtımı)

9. Yağışları göstermek için gerekli su debimetresi

10. Damlama tahtasının Ayarlanabilir Yüksekliği: 500~1800mm

11. Test edilen ürün (maks): 50kg, çap.800 mm

12. Döner tabla hızı: 1 RPM (Ayarlanabilir Hız ile)

13. Pikap yüksekliği:600mm (Ayarlanabilir)

14. Döner tabla açısı: 15°

16. Test süresi: 0~9999dk

17. Operatörün kazara yaralanmasını önlemek için damlama deliğinde koruyucu bir plaka bulunur.Örneğin, aşağıdaki resimde gösterildiği gibi numunenin kurulumu yanlışlıkla operatörün kafasını yaralayabilir.

.

IEC 60529 IPX1/IPX2

Şartname

1 Salınımlı tüpler :R1600, R1400, R1200, R1000, R800, R600, R400 ve R200 (mm)

2 Salınım açısı: 120º (IPX3), 350º (IPX4) veya kullanıcı tanımlı ( Ayarlanabilir açı)

3 Salınımlı borunun iç çapı (mm) : 15

4 Delik Aralığı : 50 mm

5 Hava deliği çapı: 0,4 mm

6 Delik başına su debisi : 0,07 L/dak (Ayarlanabilir)

7 Ayarlanabilir hızlı döner tabla: Φ800 mm

8 Döner tabla yüksekliği: 1000-1950 mm (Tercih edilen)

9 Su basıncı: Ekran

10 Test edilen ürün (max): 50 kg

11 Tüp malzemesi: SUS304 paslanmaz çelik (Tercih edilen)

12 Test Süresi : 0~9999dk

13. Operatörün kazara yaralanmasını önlemek için damlama deliğinde koruyucu bir plaka bulunur.

IPX3 ve IPX4 Püskürtme Nozulu

Şartname

1 Nozul Çapı : 102mm

2 Küre Çapı: 75.5mm

3 Delik No. : 121 adet

4 Delik Çapı : 0,5 mm

5 Nozul Malzemesi : Pirinç

6 Su ​​Tahliyesi : 10L/dak±%5, ayarlanabilir

7 Basınç Göstergesi Aralığı: 0~0.4Mpa

8. 0,5 mm'lik 121 delik;Merkezde 1 delik, 30° aralıkta 12 delikli 1 iç daire, 15° aralıkta 24 delikli 4 dış daire

9 Sineklik Ayrılabilir

IPX5 ve IPX6 meme

Şartname

1 Kontrol sistemi: PLC kontrollü

3 IPX5 meme çapı: 6,3 mm

4 IPX6 meme çapı: 12,5 mm

5 IPX5 su akışı: 12,5±0,62 L/dak

6 IPX6 su akışı: 100±5 L/dk

7 Su basıncı: ayar

8 Su akış kontrolü ayarlanabilir, dijital akış ölçer ile ölçülür

9 Jet nozulu sabit tip: elde taşınır

10. Nozuldan ana akışın merkez kısmı: 2.5m çapında, yaklaşık 120 mm yuvarlak;

11. Boru ve hortum kelepçeleri sağlayın.

IEC 60529 IPX7 ve IPX1-8 su besleme sistemi

Şartname

1. Hacim: 100L

2. Büyük akış pompası: 0-7cbm/h

3. Küçük akış pompası: 0-3cbm/h

4. Akış kontrolü: dijital akış ölçer

5.IPX6 akış kontrolü: manuel

6.Su temini: 4 yollu, paslanmaz çelik boru

7.Filtre: seramik filtre

8. Güç kaynağı: 220VAC 50Hz

9.Basınç kontrolü: elektronik gösterge (IPX4 püskürtme memesi)

10. Kontrol sistemi: PLC kontrollü

11. IPX7 örnek kaldırma yöntemi: elektrikli kaldırma;örnek maksimum ağırlık: 150kg

IEC 60529 IPX8

Teknik parametreler:

1. Basınçlı kap: paslanmaz çelik tank, çap 600 mm, yükseklik 1000 mm;

2, basınç ayar aralığı: 0.01 ~ 1.0Mpa (1-100 metre simüle edilmiş derinlik);

3, basınçlı sistem: paslanmaz çelik pompa + inverter basıncı;

4, basınç göstergesi doğruluğu 0.25, ölçüm aralığı 1.6Mpa;

5, test süresi: 0-9999S;

6, maksimum limit basıncı: 1. 2 Mpa;

7, basınç koruması: emniyet valfi;

8, güç: AC380V, 50HZ, 3KW;

9. Açıklamalar: Özelleştirilebilir basınçlı kap boyutu ve basınç aralığı için çeşitli özellikler vardır.

IP Standart Kodları

• IPX1:Düşen suya karşı korumalı 10 dakikalık bir süre boyunca dakikada 3-5 mm yağışa eşdeğerdir.
• IPX2: 15 dereceye kadar eğildiğinde düşen suya karşı korumalı – IPX1 ile aynıdır, ancak ünite 4 sabit konumda test edilmiştir – normal çalışma konumundan her yönde 15 derece eğimli.
• IPX3:Püskürtülen suya karşı korumalı – 5 dakika boyunca 80-100kN/m2 basınçta 10 litre/dk'da dikeyden 60 dereceye kadar su püskürtülür.
• IPX4:Sıçrayan suya karşı korumalı – IPX3 ile aynıdır ancak su her açıdan püskürtülür.
• IPX5:Su jetlerine karşı korumalı – Su, 3 metre mesafeden 3 dakika boyunca 30 kN/m2 basınçta 12,5 litre/dk'lık 6,3 mm meme akış hızıyla tüm açılardan püskürtülür.
• IPX6:Şiddetli denizlere karşı korumalı – 12,5 mm'lik bir memeden 100 litre/dk akış hızında 100 kN/m2 basınçta 3 metre mesafeden 3 dakika boyunca her açıdan su püskürtülür.
• IPX7:Suya daldırmaya karşı korumalı – 1 metre derinlikte 30 dakika daldırma.
• IPX8:Suya daldırmaya karşı korumalı - Üretici tarafından belirtilen koşullar altında sürekli suya daldırmaya uygun ekipman.
• IP1X: 50 mm ve daha büyük çaplı katı yabancı cisimlere karşı korumalı.
• IP2X: 12,5 mm ve daha büyük çaplı katı yabancı cisimlere karşı korumalı.
• IP3X:2,5 mm ve daha büyük çaplı katı yabancı cisimlere karşı korumalıdır.
• IP4X: 1,0 mm çapında ve daha büyük katı yabancı cisimlere karşı korumalı.
• IP5X:Toz korumalı –Toz girişi tamamen önlenmez, ancak cihazın tatmin edici çalışmasına engel olacak veya güvenliği bozacak miktarda toz girmemelidir.
• IP6X:Toz geçirmez – Toz girişi olmaz.

SSS

1 Hangi IEC 60529?

IEC 60529 için geliştirilmiştirToz ve sıvıların girmesine karşı elektrikli ve elektronik cihazların muhafazalarının direncini derecelendirin ve derecelendirin.... İlk rakam katı nesnelere karşı korumayı ifade eder ve 0 (koruma yok) ile 6 (toz girişi yok) arasında derecelendirilmiştir.

2Giriş korumasını nasıl test ederim?

tarafından test edilirbir öğeyi en az 10 dakika boyunca salınan bir spreye maruz bırakmak.Zararlı etkileri olmayan sınırlı giriş olduğunda bir öğe geçer.Ürün, herhangi bir zararlı etkisi olmayan sınırlı bir giriş varsa, herhangi bir açıdan yönlendirilen düşük basınçlı su jetlerinden girişe karşı korunur.

3IP sertifikasını nasıl alabilirim?

Ürününüz için bir IP derecesi almak içintest etmek için ayarlamanız gerekir.Bu, bağımsız, sertifikalı bir şirket tarafından yapılmalıdır.Bağımsız şirket daha sonra ürüne, uyguladıkları testlere dayalı olarak sayısal bir IP derecesi verecektir.

4IP 65 testi nedir?

IP65muhafazalar.Su jetlerine karşı koruma sağlar.su tahminiherhangi bir yönden muhafazaya karşı bir meme (6,3 mm) ile herhangi bir zararlı etkisi olmayacaktır.Test süresi: en az 15 dakika.Su hacmi: Dakikada 12,5 litre.

5 IPX6 suya batırılabilir mi?

IPX5: Sürekli, düşük basınçlı su jeti spreyine dayanabilir.IPX6:Yüksek basınçlı, ağır su spreylerine dayanabilir.IPX6K: Aşırı yüksek basınçlı su jetlerine dayanabilir.... IPX7: 30 dakika boyunca 1 metreye kadar suya daldırılabilir

6 Hangisi daha iyi IP65 veya IP68?

Çoğu IP65 muhafazası da nispeten daha düşük bir fiyat noktasında gelir, bu nedenle daha temel bir muhafazaya ihtiyaç duyan genel uygulamalar için iyi bir seçimdir.IP68 muhafazalarıdış mekan cihazlarınız için en güçlü korumaya ihtiyaç duyduğunuzda tercihiniz olmalıdır.

7 IP testi için standart mı?

Giriş Koruma testi veya IP testi, bir ürünün katı partikül girişine (kum veya toz) ve su girişine karşı duyarlılığını belirler.... En yaygın olarak test ettiğimiz Giriş Koruması standardı,BS EN/IEC 60529.

8 IP67'yi nasıl test ederim

Üreticiler çeşitli elektronik türleri kullanırtest yapmaksu geçirmezlik testi ve IP67 standartlarına uygunluğu sağlamak için cihazlar.Bu aletler, kontrollü bir ortamda conta bütünlüğünü test etmek için basınç düşüşü, vakum kaçağı, izleyici gaz kaçağı ve diğerleri gibi farklı test yöntemleri kullanır.

9 Hangisi daha iyi IP54 veya IP55?

KorumaIP55muhafaza içindeki canlı veya hareketli parçalarla temas eden zararlı toz birikintilerine karşı tam korumadır.... Koruma IP54, muhafaza içindeki canlı veya hareketli parçalarla temas eden zararlı toz birikintilerine karşı tam korumadır.

10Hangi IP su geçirmezdir?

Çoğu genel amaç için yaygın olarak 'su geçirmez' olarak kabul edilen derecelendirmeler şunlardır:IP65, IP66 ve IP67.Bununla birlikte, hava koşullarına dayanıklılıkla ilgili yaygın bir yanlış anlama, uzun süreli dış mekan kullanımına yönelik ürünlerin nem direnci için en yüksek sayısal IP derecelendirmelerini gerektirmesidir.

11 NEMA 4X eşdeğeri IP nedir?
