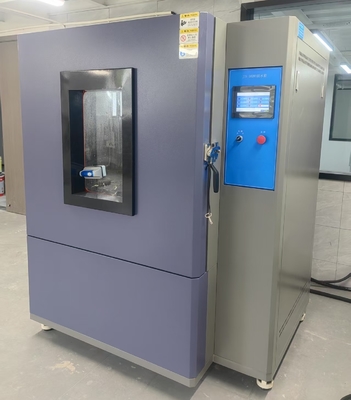

Otomobil parçaları için JIS D0203 yağmur ve püskürtme test cihazı

 JIS D0203 Otomobil parçaları için yağmur ve püskürtme testçisi

Özet:
Bu su geçirmez test ekipmanı, JIS D 0203-1994 ve KS R 0015 standartlarında bulunan dört test tipi R1, R2, S1 ve S2'ye uygun olarak kapsamlı olarak tasarlanmış ve üretilmiştir.ve otomobil parçalarının nem dayanıklılığı ve su dayanıklılığı testleri için uygundur.
Bu ekipman su temini için paslanmaz çelik su pompaları kullanır. Su temini hacmi, akış sensörleri, basınç sensörleri, PLC, frekans dönüştürücüleri vb. tarafından kapalı bir döngüde kontrol edilir.Akış sensörü gerçek zamanlı olarak akış değeri ve basınç değeri PLC geri beslerPLC, frekans dönüştürücünün çalışma frekansını hesaplama yoluyla kontrol eder.Frekans dönüştürücü su kaynağının çıkış akışını elde etmek için su pompasının dönüş hızını kontrol eder, böylece test akış değerine ulaşılır. Dönüşme eylemi bir Panasonic servo motoru ve bir redüktör tarafından çalıştırılır.
Teknik parametreler:
1Test suyunun sıcaklığı: oda sıcaklığı.
2İç boyutları: 1000X1000X1000mm.
3Dönerleme masası: Maksimum yük kapasitesi 50KG.
4Kutu malzemesi: SUS304 paslanmaz çelik.
5Test numunelerindeki değişikliklerin uygun gözlem için cam gözlem penceresi.
6Şekil R1 ve R2'deki gereksinimleri karşılayan iki nozel.
Şekil S1 ve S2'nin gereksinimlerini karşılayan 40 su çıkışı vardır.
8Su kaynağı borusunun dönme ocağı yatay çizgi ile 45o açı oluşturur.
9Su kaynağı borusu çubuğunun dönme hızı: 23r/min.
10Örnek aşaması hızı: 17 r/min.
11Su püskürtme akış hızı: R1:1.9L/min; R2:3.2L/min S1:24.5L/min S2:39.2L/dakika
12Su basıncı: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13Test süresi: 0 ila 9999 dakika ve 99 saniye ayarlanabilir.
14Su borusu ile numune arasındaki mesafe: 400 mm.
15Kontrol.
15.1Değişken frekans otomatik düzenleme modu, su pompasının hızını kontrol etmek için PLC programı aracılığıyla frekans dönüştürücünün frekansını değiştirir.ayarlanan akış ve basıncı elde etmek içinTüm veriler, vericiden görüntülenmek üzere kontrol paneline dönüştürülür.
15.2 Ayarlama yöntemi: İngilizce menü, dokunmatik ekran giriş, 7 inç renkli dokunmatik ekran;
15.3 Ekran fonksiyonu: Basınç, akış hızı, dönüş hızı, test süresi vb. gösterebilir.
15.4 Koruma fonksiyonları: Sızıntı koruması, aşırı yük koruması, kısa devre koruması;
15.5Su kaynağı borusu çubuğunun dönüş kontrolü: Panasonic servo motor + redüktör;
15.6 Döner aşama dönme kontrolü: Adım motor + redüktör;
15.7Paslanmaz çelik çok aşamalı santrifugal pompa su kaynağı;
16Ekipmanın güç kaynağı: 380V 50/60Hz, 3kw;

17. standartına göre: JIS D0203,KS R 0015
