Üç Dikey Çubuk Deneme Ekipmanı

IEC62368 Üç Dikey Çubuk Sinyalı

RDL-100 video sinyali jeneratörü.pdf

1 Genel Bakış

1.1 Ürün Profili

Ürün, dijital TV'nin test edilmesi için kullanılır ve televizyon test deneyleri için bir test sinyali sağlar. Ürün, CVBS için video test sinyalleri üretebilir,YPbPr ve HDMI arayüzleri TV testinin gereksinimlerini karşılamak için.

1.2 Uygulama alanı:

1Televizyon güvenlik testi deneyi;

2Televizyon elektromanyetik uyumluluk testi deneyi;

3. Diğer ilgili televizyon deneyleri;

1.3 Fonksiyonel özellikler:

(1) Üç arayüz türünü içerir: CVBS, YPbPr ve HDMI;

(2) PAL ve NTSC kalibrasyon ve temizleme video biçimini destekler;

(3) 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz HD video biçimleri için destek;

(4) 3840 2160 25p ve 3840 2160 30p ultra-HD (4K) video biçimini destekler.

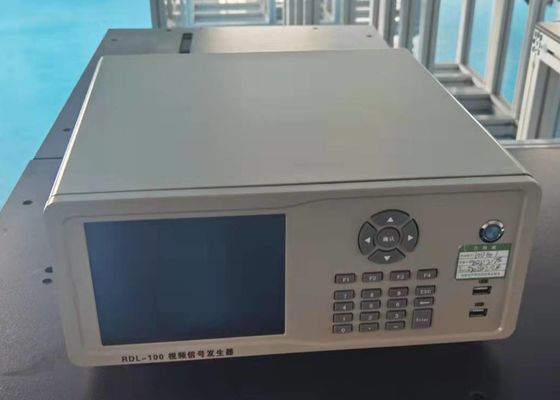

2 Ön panelin açıklaması

1Sistem göstergesi

Sistem sinyali, video biçimi,ve dijital TV modülasyon sinyali parametrelerinin ayarlanması.

2 anahtar

Kullanıcıların yazılımı kullanmasını ve kontrol etmesini kolaylaştırmak için navigasyon tuşlarından (yukarı ve aşağı, vb.), dijital klavye ve işlev tuşlarından oluşur.

4 USB koşturma

Kullanıcıların fare, klavye, U diski ve diğer harici cihazlara bağlanması kolaydır.

5 güç anahtarı

Kontrol sistemi sürekli değişiyor.

3 Arka panelin açıklaması

1Y / CVBS, Pb ve Pr arayüzleri

Analog TV bileşik sinyalinin ve kromatik bileşen sinyalinin çıkış arayüzü, sinyal biçimleri PAL ve NTSC olduğunda Y / CVBS arayüzü bileşik sinyal (CVBS) çıkışları sağlar.ve diğer biçimlerde kromatik sinyalde (Y) parlaklık sinyali.

2L, R koşu

Ses çıkış arayüzleri, L ve R sırasıyla sol ve sağ kanalları temsil eder.

3HDMI koşu

Dijital video sinyali çıkış arayüzü.

4Sistem çevre cihazları arayüzü

Kullanıcıların monitöre, fareye, klavyeye, U diske ve diğer harici cihazlara bağlanması kolaydır.

5Sistem güç kaynağı arayüzü ve anahtarı

Sistem güç kaynağını bağlayın ve kontrol edin.

3 Teknik göstergeler

     Ek 1 Sistem yazılımı yöntemleri

RDL-100 Video Sinyal Jeneratörü Sistem Kontrol Yazılımı V1.0 Uygulama Talimatları.

Amacını yaz.

Bu belgenin amacı, kullanıcı kullanımını kolaylaştırmak için RDL-100 video sinyal jeneratörü sistem kontrol yazılımı V1.0'nun çalışma talimatlarını ve çalışma adımlarını tanıtmaktır.

RDL-100 video sinyali üreticisi sistem kontrol yazılımı V1.0 açılır, Şekil 1'deki ana kontrol ve görüntüleme arayüzünü görüntüler, 10 zaman, desen, piksel, ses frekansı,Ses seviyesiÖnizleme, Çalma, Sinyal, Minimize ve Kapalı.

Grafik 1

• Zaman kontrolü

Kullanıcıların seçebildiği video biçimini görüntülemek için denetim, Şekil 2'de gösterilmiştir ve arayüz Şekil 3'te gösterilmiştir.

Grafik 2

Grafik 3

• Şablon kontrolü

Şekil 4'teki kumanda, kullanıcının seçmesi için video test sinyalini göstermek için kullanılır.

Grafik 4

• Piksel kontrolü

Kontrol, kullanıcıların seçebilmeleri için piksel örnekleme modunu görüntülemek ve FIG. 6'daki arayüzü tıklamak için gösterilmiştir.

Grafik 5

Grafik 6

• Ses frekansı ve ses düzeyi denetimleri

İletişim frekansını ve seviyesini ayarlamak için kumanda, Şekil 7'de gösterilmiştir.

Grafik 7

• Önizleme denetimi

Kullanıcı referansı için seçilen video sinyali önizlemesi için kumanda, Şekil 8'de gösterilmiştir.

Grafik 8

• Çalıştırma kontrolü

Kontrol FIG. 9'da video sinyali oynatmak ve oynatmayı durdurmak için kullanılır. Düğme video sinyali oynatırken, düğme söndürüldüğünde video sinyali oynatmayı durdurun.Video sinyali oynatılırken, Zaman, Şekil, Piksel, Ses Frekansı ve Ses Seviyesi denetimleri yasaktır ve arayüz Şekil 10'da gösterilmiştir.

Grafik 9

Grafik 10

• Sinyal, Minimize ve Kapalı denetimleri

Kontrol, Şekil 11'de gösterilmiştir. Sinyal kontrolünün maddi bir etkisi yoktur ve Minimize edilmiş ve Kapalı kontroller, arayüzü minimize etmek ve yazılımı kapatmak için çalışır.

Grafik 1

Üç Dikey Çubuk Sinyalı IEC62368 Üç Dikey Çubuk Sinyalı

3'te tanımlandığı gibi üç dikey çubuk sinyali kullanılır.2.1.3 IEC 60107-1:1997

3.2.1.3 Üç dikey çubuk sinyaliE.L. IEC 60238 A1 2017 2018-04-03.doc
Üç dikey çubuk sinyali, siyah bir arka plan üzerinde eşit mesafeli üç dikey beyaz çubuk üretir.
Sinyalin bir çizgi zaman dalga biçimi, Şekil 9'da gösterilmiştir. Bu sinyalin %50 APL'si vardır ve referans beyaz seviyesini içerir.SECAM ölçümleri için çıkış sinyali seviyesini ve beyazın parlaklık seviyesini ayarlamak için uygundur, Siyah ve Beyaz'a karşılık gelen frekans ve amplituba sahip alt taşıyıcı sinyali üzerine yerleştirilmiştir.
Aynı çubuk genişliği geniş boyut oranı resmi için de uygulanabilir.

RDL-100 video sinyal jeneratörü Kalibrasyon raporu....
