Tablo D'deki dürtü test jeneratörü devresi 2.1.

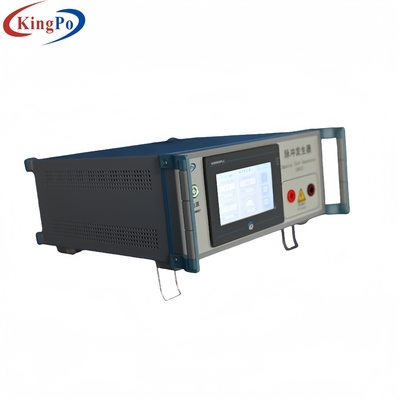

1950S darbeler jeneratörü, darbeler sinyali ve HVDC sinyali üretmek için bir test aletidir. Bu alet GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018) standardı. Tüm tür bilgi teknolojisi ekipmanları için iletişim ağında yıldırım müdahalesi ve dağıtım sistemindeki geçici voltajı simüle eder.Elektriksel güvenlik deneme cihazı ve ekipmanına aittir.1950 S darbeler jeneratörü Panasonic PLC programlanabilir kontrolörü (FP-X C14R) ile kontrol edilir.
Tüm parametreler ve Enstrümanın çalışma durumu, 7 inçlik renkli dokunmatik ekranda (TK6070iH) görüntülenir ve ayarlanır ve Çince ve İngilizce arasındaki menü arayüzü sağlanır.
Ayrıca cihazın güvenliğini ve güvenilirliğini sağlamak için aşırı gerilim koruması vardır.ve elektrikli güvenlik test laboratuvarlarında ve elektronik ve elektrik üretim işletmelerinde yaygın olarak kullanılabilir.
Parametreler:
1Test atış dalga şekli: 10/700uS
Dalga şekli hatası %20 ±
Çıkış darbe voltajı sürekli ayarlanabilen 0 ~ 4kV'dir
Voltaj dijital ekranın doğruluğu ± 5% ± 3 kelimedir.
2Test atış dalga şekli: 1.2/ 50uS
Dalga şekli hatası %20 ±
Çıkış darbe voltajı sürekli ayarlanabilir 0 ~ 6kV'dir
Voltaj dijital ekranın doğruluğu ± 5% ± 3 kelimedir.
3Şarj ve boşaltma süresi: 1 saniye ~ 999 saniye
4. Doğruluğu %1'dir.
5Şarj ve boşaltma süreleri ayarlandı: 0 ~ 999 kez
6Doğruluğu ±1'dir.
7Çıkış voltaj kutupluğu: pozitif ve negatif alternatif anahtarlama
8İzleme çıkışının kısmi voltaj oranı 1 ≤ 1000
9. Aşırı akım koruması ve aşırı voltaj koruması sürekli olarak koruma değerleri ayarlanabilir
(makine içi ayar ayarları)
10Ekran ve işletim modu: 7 inç renkli dokunmatik ekran (TK6070iH) ekran ve menü arayüzü
operasyon;
11Yüksek voltajlı transformatör gücü: 400VA
| Devre tipi | Test nabzı | C1 | C2 | R1 | R2 | R3 |
| 1 | 10/700us | 20 uF | 0.2uF | 50Ω | 15Ω | 25Ω |
| 2 | 1.2/50us | 1 uF | 30nF | 76Ω | 13Ω | 25Ω |
| Yorumlar |
Aynı sonuçlar elde edilebilirse, alternatif bir test jeneratörü kullanılabilir. Not: 1. ve 2. devre ITU-T Tavsiye K'ye dayanmaktadır.44 |
|||||
Not:
(1) Yukarıdaki şekildeki devre, atım voltajı üretmek için kullanılır ve kullanılan bileşenlerin değerleri aşağıda gösterilmiştir.10/ 700 μs (10 μs görünen dalga cephesi süresi), 700 μ s görünen yarım zirve süresi, dalga şekli Şekil 9'da gösterilmiştir, T1 görünen dalga cephesi süresi,T görünen yarım zirve süresi) İletişim ağında yıldırım müdahalelerini simüle etmek için kullanılır..
(2)1.2 / 50 μs dürtü test devresi, dağıtım sistemindeki geçici voltajı simüle etmek için kullanılır.1.2 μs dalga cephesi süresi olarak kabul edilir, 50 μs görünen yarım zirve süresi olarak.
(3) Dövme dalga şekli açık devre koşulları altında dalga şeklini ifade eder ve dalga şekli farklı yük koşulları altında farklıdır.Olman gerekiyor.
Bu jeneratörleri kullanırken çok dikkatli olun.
