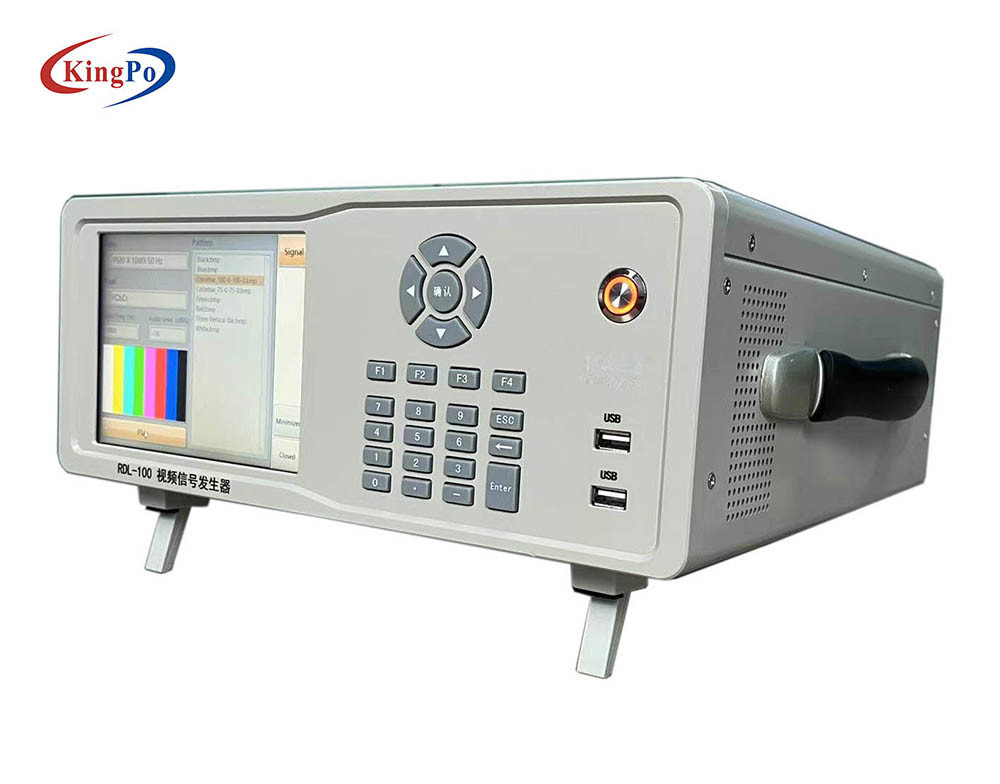

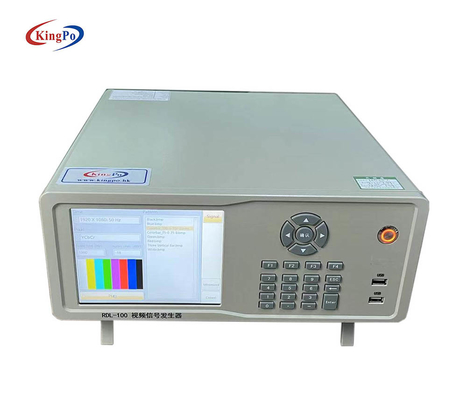

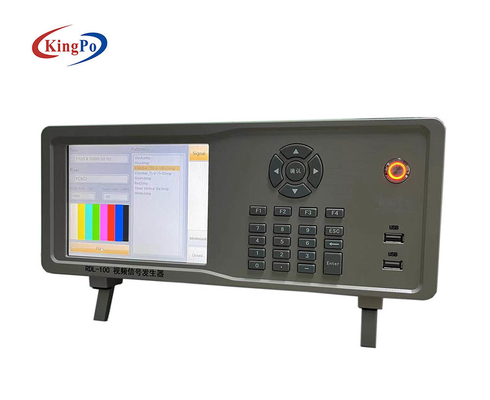

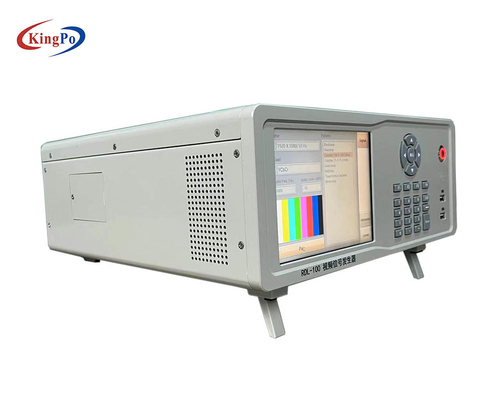

Üç Dikey Çubuklu Video Sinyal Jeneratörü IEC62368 RDL-100

Adedi:	1
fiyat:	To be quoted
Standart ambalaj:	güvenlik karton paketi veya kontrplak kutu
Teslim süresi:	5-8 İş Günü
Ödeme yöntemi:	T/T
Tedarik Kapasitesi:	50 adet/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Marka adı

kingpo

Sertifika

iso9001 ce

Model numarası

RDL-100

Standart:

IEC62368

Kullanımı:

Televizyon testi için test sinyali oluşturuluyor

Garanti:

1 yıl

Kaynağı:

Malzeme:

Pirinç ve Plastik

Model:

RDL-100

Vurgulamak:

Dikey Çubuk Video Sinyal Jeneratörü

CVBS Video Sinyal Jeneratörü

IEC62368 Video Sinyal Jeneratörü

Ürün Tanımı

IEC62368 Üç Dikey Çubuk Sinyal RDL-100 Video Sinyal Jeneratörü

1 Genel Bakış

1.1 Ürün Profili

Ürün, dijital TV'nin test edilmesi için kullanılır ve televizyon test deneyleri için bir test sinyali sağlar. Ürün, CVBS için video test sinyalleri üretebilir,YPbPr ve HDMI arayüzleri TV testinin gereksinimlerini karşılamak için.

1.2 Uygulama alanı:

1Televizyon güvenlik testi deneyi;

2Televizyon elektromanyetik uyumluluk testi deneyi;

3. Diğer ilgili televizyon deneyleri;

1.3 Fonksiyonel özellikler:

(1) Üç arayüz türünü içerir: CVBS, YPbPr ve HDMI;

(2) PAL ve NTSC kalibrasyon ve temizleme video biçimini destekler;

(3) 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz HD video biçimleri için destek;

(4) 3840 2160 25p ve 3840 2160 30p ultra-HD (4K) video biçimini destekler.

2 Ön panelin açıklaması

1Sistem göstergesi

Sistem sinyali, video biçimi,ve dijital TV modülasyon sinyali parametrelerinin ayarlanması.

2 anahtar

Kullanıcıların yazılımı kullanmasını ve kontrol etmesini kolaylaştırmak için navigasyon tuşlarından (yukarı ve aşağı, vb.), dijital klavye ve işlev tuşlarından oluşur.

4 USB koşturma

Kullanıcıların fare, klavye, U diski ve diğer harici cihazlara bağlanması kolaydır.

5 güç anahtarı

Kontrol sistemi sürekli değişiyor.

3 Arka panelin açıklaması

1Y / CVBS, Pb ve Pr arayüzleri

Analog TV bileşik sinyalinin ve kromatik bileşen sinyalinin çıkış arayüzü, sinyal biçimleri PAL ve NTSC olduğunda Y / CVBS arayüzü bileşik sinyal (CVBS) çıkışları sağlar.ve diğer biçimlerde kromatik sinyalde (Y) parlaklık sinyali.

2L, R koşu

Ses çıkış arayüzleri, L ve R sırasıyla sol ve sağ kanalları temsil eder.

3HDMI koşu

Dijital video sinyali çıkış arayüzü.

4Sistem çevre cihazları arayüzü

Kullanıcıların monitöre, fareye, klavyeye, U diske ve diğer harici cihazlara bağlanması kolaydır.

5Sistem güç kaynağı arayüzü ve anahtarı

Sistem güç kaynağını bağlayın ve kontrol edin.

4. Teknik göstergeler

Arayüz tipi	proje	kapsamı	metrik
CVBS	yoğunluk seviyesi	(0~700) mV	±(2%X+6mV)
	Renk seviyesi	(0~885.1) mV	±(2%X+6mV)
	krominans fazı	(0 ~ 360) °	±2°
YPbPr	Parlaklık sinyali çıkış seviyesi (Y)	(0~700) mV	±(2%X+6mV)
YPbPr	Renk farkı sinyali çıkış seviyesi (Pb, Pr)	(-350~350) mV	±(2%X+6mV)
