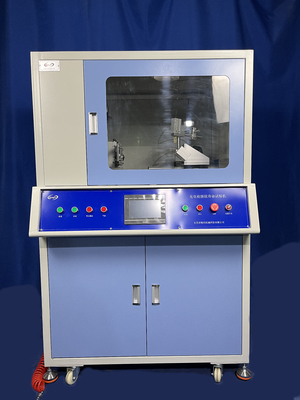

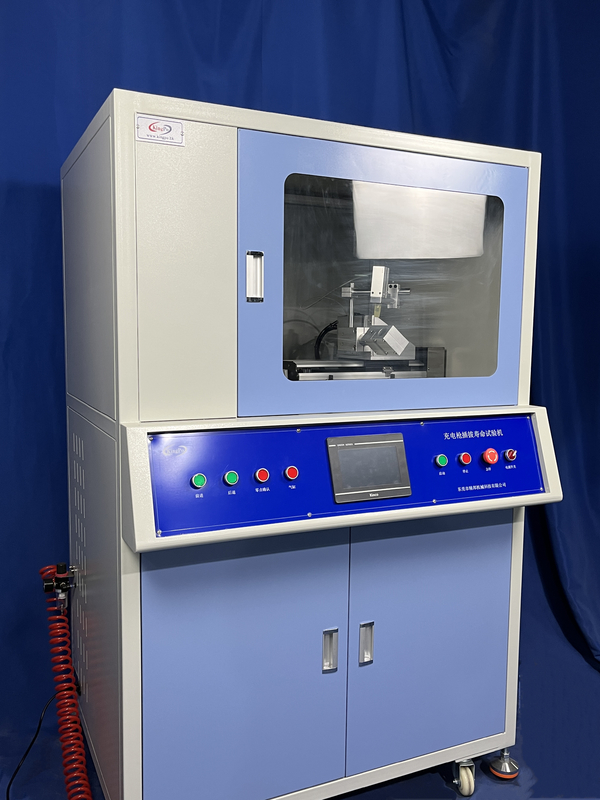

UL 2251 Elektrikli Araçlar Fişler Dayanıklılık Deneme Ekipmanı Yük Denetleyicisi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Kingpo |
| Sertifika: | Calibration Certificate |
| Model numarası: | KP-CG96 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | To be Quoted |
| Ambalaj bilgileri: | güvenlik karton paketi veya kontrplak kutu |
| Teslim süresi: | 35 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 1000 set |
|
Detay Bilgi |
|||
| Standart: | UL 2251 | Test Amacı: | Fişlerin Dayanıklılığı |
|---|---|---|---|
| Örnek test: | şarj tabancası | Hız: | 0-0.8M/s Ayarlanabilir |
| Voltaj: | 220V | test istasyonu: | 1 |
| Vurgulamak: | Elektrikli araçlar fişler yük testi,Elektrikli araçlar fişleri Dayanıklılık Deneme Ekipmanı,UL 2251 Sokak Dayanıklılık Deneme Ekipmanı |
||
Ürün Açıklaması
Ürün bilgileri:
Sınav ekipmanı, elektrikli araç şarj arayüzleri, endüstriyel fişler, prizler ve bağlantı cihazları gibi elektrikli aksesuarların mekanik,aşırı aşınma veya diğer zararlı etkileri olmadan normal çalışma sırasında meydana gelen elektrik ve termal stresler.

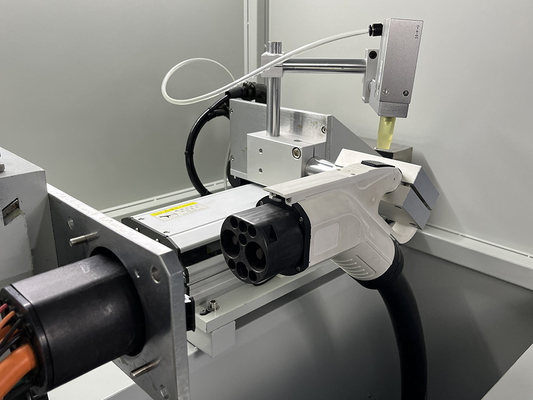

Servo motor, test numunelerini tekrar ekleme ve çekme eylemlerini yapmak için mekanizmayı yönlendirir. Yıkım kapasitesi testi için harici bir yük kullanılabilir. Güç açık / kapalı zaman, test hızı,Strok ve açı dokunmatik ekranda önceden ayarlanabilir.
Uygulanan standart ve şartlar:
IEC62196-1: 2014 Pluklar, prizler, araç bağlantıları ve araç girişleri Elektrik araçlarının iletken şarjı-Bölüm 1: Genel gereksinimler 22. ve 23. maddeler
IEC60309-1: 2012 Endüstriyel amaçlar için fişler, prizler ve bağlantı cihazlarıBölüm 1: Genel gereksinimler 20 ve 21. madde
UL 2251-MADDE 45
22.2 Test pozisyonu yatay veya mümkün değilse normal kullanımdaki gibi olmalıdır.
Fiş veya araç konektörü priz veya araçtan yerleştirilir ve çıkarılır.
dakikada 7,5 vuruş hızında veya üreticinin önerdiği hızda giriş,
Fiş veya araç bağlantısının yerleştirilmesi ve ayrılması hızı:
(0,8 ± 0,1) m/s olmalıdır.
Ekleme hızı, üreticinin önerisine göre değişebilir.
Hız ölçümü, yerleştirme veya yerleştirme arasındaki zaman aralığını kaydeterek yapılır.
ana temasların ayrılması ve koruyucu topraklamanın yerleştirilmesi veya ayrılması
mesafeye göre temas.
Elektriksel temaslar en fazla 4 saniye ve en az 2 saniye boyunca sürdürülmelidir.
Bir fiş veya araç bağlantısının çiftleşme aksesuarına yerleştirildiği sırada hareketleri
Tek bir doğrusal hareketten daha karmaşık olabilir.
Bu hareket, el ile veya makineyle yapılmış bir yerleştirme ve çekme ile yapılabilir.
Çiftleşme temaslarının yeterli bir şekilde ayrılması için sınırlı olabilir.
Teknik parametreler:
| Test İstasyonu | Tek, özelleştirilebilir |
| Elektrikli kontrol yöntemi | Renkli insanileştirilmiş dokunmatik ekranla PLC akıllı entegre kontrol |
| Sürüş Modu | Servo motor sürücüsü |
| Örnek sıkıştırma yöntemi | Mekanik sıkıştırma, sıkıştırma noktasının konumu 3 eksenli armatür boyunca ayarlanabilir |
| Doğrusal Hız | 0-100mm, önceden ayarlanabilir (sınav fiş ve test soketi arasındaki mesafe ≥ 50mm) |
| İletişim süresi | 0-99.9s, önceden ayarlanabilir (elektrik teması 4s'den fazla, 2s'den az tutulmamalıdır) |
| Ekleme ve Ayrılma Hızı | 0-0.85m/s önceden ayarlanabilir, varsayılan ((0.8±0.1) m/s |
| Test Dönemleri | 0~999999 döngü, önceden ayarlanabilir (Bir darbe, bir fiş veya araç bağlantısını eşleştirme aksesuarıyla birlikte yerleştirmek veya çıkarmaktır.Bir tane yerleştirmek için ve bir tane çekmek için- Evet. |
| Test Sıklığı | 0-10 döngü/dakika, önceden ayarlanabilir ((3.75 döngü/dakika=7.5 ateş/dakika) |
| Yük Gücü | Standart gerekli voltaj, akım ve güç faktörü sağlayan harici, kullanıcı tarafından hazırlanmalıdır |
| Seçmeli yük dolabı | Not: sadece AC yük dolabı, 0-70A, voltaj 0-300V |
| Test İçeriği |
Aygıt bağlayıcı/şarj ara yüzünün kırılma kapasitesi testi Aygıt çiftleştiricisi / şarj arayüzü normal çalışma ömrü testi |
| Algılama Fonksiyonu | Yük altında test sırasında açık devre alarmı gerçekleştirilebilir ve döngüler gerçek zamanlı olarak kaydedilebilir. |
| Güvenlik Koruması | Yer koruma, kısa devre koruma |
| Ekipmanın Boyutları ve Ağırlığı | W1000*D750*H1200mm, tüm makine yaklaşık 150Kg. |
| Güç kaynağı | Tek fazlı AC220V±10%, 50/60Hz, 10A |
