Çoklu test öğeleri ve kesin sonuçları olan EKG Elektrot Elektrik Performansı Testleri için Tıbbi Test Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | KINGPO |
| Sertifika: | ISO9001 ISO17025 |
| Model numarası: | DJY-4 |
| Belge: | ECG electrode electrical pe...er.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | 8000 |
| Ambalaj bilgileri: | 500*500*500mm |
| Teslim süresi: | 15 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 100 |
|
Detay Bilgi |
|||
| Vurgulamak: | Çoklu Test Ürünleri Tıbbi Test Ekipmanı,EKG Elektrot Tıbbi Test Ekipmanı,Kesin Sonuçlar Tıbbi Test Ekipmanı |
||
|---|---|---|---|
Ürün Açıklaması

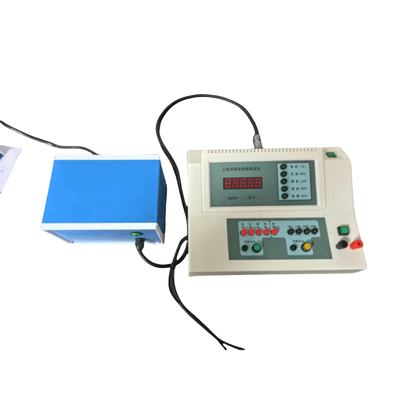

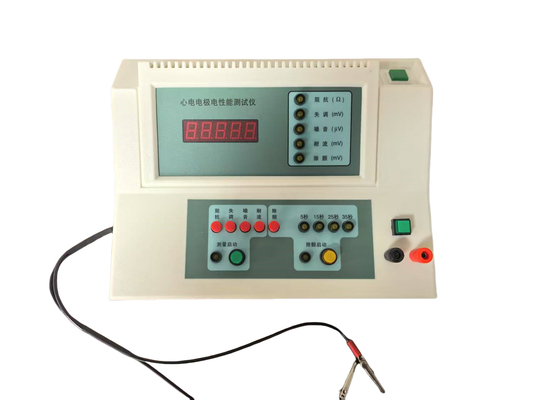

EKG elektrot elektrik performans testçisi
Bu ekipman, tek kullanımlık EKG elektrot test yöntemi ANSI/AAMI EC12:2000 ((R2005) Tek kullanımlık EKG elektrot test yöntemi uyarınca tasarlanmış, elektrot entegre performans testleri için özel bir ekipmandır.
| Test öğeleri | Teşvik koşulları | kapsamı | Doğruluk | Test süresi |
| İmpedans |
Sinüzoidal değişken kurret 100μAp_p - % 5 10Hz±10% |
0-20KΩ | 1KΩ'dan az veya eşit 2%±10Ω>1KΩ 3% | >60'lar |
| Bozukluk | DC giriş impedansı 10μΩ'dan büyük veya eşit | ± 1200mV |
100mV'den az veya eşit 1%±1mV > 100mV % 2 |
60-90'lar |
| Gürültü |
RC Bant Geçidi 0.15-100Hz |
0-2000μV ((PP) |
150μV ±7,5μV'den az veya eşit > 150μV % 5 |
60-360'lar |
| Akış direnci |
DC Akım 200nA±5% |
± 1200mV | 100mV'den az veya eşit 1%±1mV>100mV 2% | 8 saatten fazla |
| Defibrilasyon |
Kondansatör 10μF±5% Güç 200V±2% |
± 1200mV |
100mV'den az veya eşit 1%±1mV > 100mV % 2 |
5, 15, 25, 35s |
Toplam boyutları: 27.5cmx22cmx10cm.
Makinenin toplam ağırlığı: 2,5 kg.
Sigorta: F2A 250V.
Çevre koşulları
a) Güç kaynağı voltajı: AC 220V±10%, 50Hz±1Hz, iyi topraklama.
b) Oda sıcaklığı: 23°C±5°C.
c) Nitelik nem: 40%±10%.
d) Atmosfer basıncı: 70.0~106.0Kpa.
Standart yapılandırma: 1 ana ünite, 1 dış güç kaynağı, 1 kullanım kılavuzu, 1 topraklama teli, 1 çift 200nA bağlantısı, 15 elektrot çift serisi tel, 1 taşınabilir kasa
Standart:
YY/T 0196-2005 Tek kullanımlık EKG elektrotları
ANSI/AAMI EC12:2000 ((R2005)
Uygulama Alanı:
EKG elektrotlarının elektrik özelliklerini test etmek için kullanılır. including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Tek kullanımlık EKG Elektrotları" seri denetimi ve periyodik denetim için gereksinimleri belirler, yani,Elektrot çiftlerinin gruplandırılması ve her bir öğenin test sırasıYukarıdaki test öğeleri için gereksinimler şunlardır:
| Test öğeleri | İmpedans | Bozukluk | Gürültü | Akış direnci | Defibrilasyon |
| Endüstri Standartları Gereksinimleri | < 3KΩ | < 100mV | < 150μV | < 100mV | < 100mV |
AC Impedans (kısaca Impedans)
Bir elektrot çiftinin impedansını ve kapasitif reaktansını temsil eden kapsamlı bir ölçüm göstergesi.
Test sırasında, cihaz, iki elektrot test kablosuyla elektrot çiftine 100μA'dan fazla olmayan bir zirve değerine sahip 10Hz sinüzoidal AC akımı uygulayacaktır.Elektrot çiftinin AC impedansı 3KΩ'yu geçmemelidir..
DC ofset voltajı (kısaca ofset)
İki tek kullanımlık EKG elektrotu arasında yarı hücre potansiyellerindeki fark nedeniyle gelişen voltaj.
Elektrot çifti oluşturulduktan sonra, 1 dakikalık bir stabilizasyon süresi geçtikten sonra, elektrot test kablosundan ölçülen elektrot çifti DC ofset voltajı 100mV'den fazla olmamalıdır.
İç Gürültü (Kısaltma için Gürültü)
Belirli bir frekans bandı içindeki voltaj sinyali, elektrot çiftinin ofset voltajının değişimi ile sunulur.
Elektrot çiftini oluşturduktan sonra, 1 dakikalık bir stabilizasyon süresinden sonra, sonraki 5 dakika içinde,0 frekans bandında elektrot çifti tarafından üretilen iç gürültünün en yüksek değeriElektrot test kablosuyla ölçülen.15-100 Hz (birinci sıra frekans tepkisi) 150μV'den fazla olmamalıdır.
Bias akım toleransı (kısaca "akım toleransı")
Bir elektrot çiftinin, verilen küçük bir DC akımın uzun süreli etkisi altında sabit bir DC ofset voltajı sürdürme yeteneği.
Elektrot çifti cihazın 200nA terminaline bağlanır ve daha sonra elektrot çifti için 8 saatten fazla bir süre boyunca 200nA DC akımı uygulanır.Elektrot çifti boyunca elektrot test kablosuyla ölçülen voltaj değişikliği 100mV'den fazla olmamalıdır..
Simülasyonlu Defibrillation Recovery Performance (Kısaltma olarak "Defib")
Elektrot çiftinin defibrilasyon akımı ile uyarıldıktan sonra EKG algısını geri getirme yeteneği.
Test sırasında, enstrümanda bulunan 10μF kondansatör DC200V'ye şarj edilir ve enstrümanda bulunan elektrot çifti ve 100Ω direnç elektrot test kablosuyla seri olarak boşaltılır.Elektrot çifti üzerinde voltaj değeri kondansör boşaltmaya başladıktan sonra 5. saniyede 100mV'den fazla olmamalıdırSonraki 30 saniye içinde, her 10 saniyede bir gerilimin ortalama değişim hızı ±1mV/s'den fazla olmamalıdır. Ayrıca, yukarıdaki deneyin dört kez yapıldıktan sonra,Elektrot çiftinin 10Hz AC impedansı 3KΩ'dan fazla olmamalıdır..
