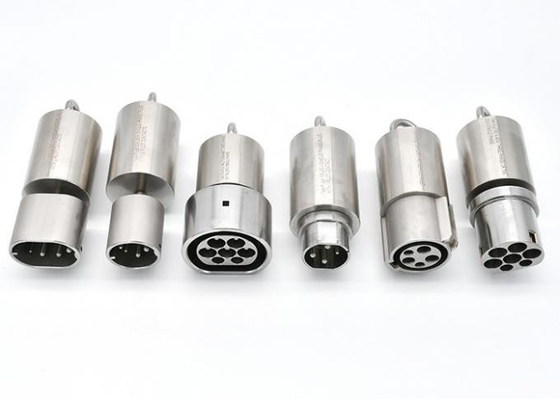

IEC 62196-1 Test Plug Gauge Of Vehicle Connector çekim gücü Test Die Steel
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | KINGPO |
| Sertifika: | 17025 |
| Model numarası: | 62198 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | 1 |
| Yetenek temini: | 100 |
|
Detay Bilgi |
|||
| Vurgulamak: | Ölçüm çelik test fiş ölçümü,IEC 62196-1 Sınav fiş ölçümü,Araç bağlantısı test fiş ölçümü |
||
|---|---|---|---|
Ürün Açıklaması
Ürün Tanımı
IEC 62196-1 Test Plug Gauge Of Vehicle Connector çekim gücü Test Die Steel
Ürün Özet:
Test fişleri IEC 62196-: 2022 14. maddesine göre gereklidir.1.514.1.6Uyumlu standart sayfalara göre, sertleştirilmiş çelikten ince öğütülmüş temasları olacak, yüzey kabalığı 0'dan fazla olmayacak.Aktif uzunluklarında 8 μm ve nominal mesafelerde., ±0,05 mm toleransı ile.
Diğer türde fiş bağlantılarının fiş temaslarının boyutu veya temas yüzeyleri arasındaki mesafe, ilgili standart sayfalarda verilen asgari boyutlara uygun olmalıdır.,Bir hoşgörüyle+0,010mm
Test fişleri listesi şöyle:
| Hayır. | Standart | Şekil No.: | Adı | KTY |
| 1 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD BİLGİ 2-I BİLGİ 1 | Sınav fişi:32A,250 V AC VEHİLİ giriş | 1 |
| 2 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD ŞEHTE 2-İlb Şehe 1 | Test fiş: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı | 1 |
| 3 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD ŞEHTE 2-İld Şekil 1 | Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı | 1 |
| 4 | IEC62196-2/Ed.3/CDV © IEC(E) | Standart sayfa 2-ilf sayfa 1 | Test Aracının giriş noktası: 63 A, 480 V Üç Fazlı veya 70 A, 250 V Tek Fazlı | 1 |
| 5 | IEC62196-2/Ed.3/CDV © IEC(E) | Standart sayfa 2-Illa Sayfa 1 | Test fiş: 16 A, 250 V tek fazlı fiş 1 pilotla temas halinde | 1 |
| 6 | IEC62196-2/Ed.3/CDV © IEC(E) | Standart sayfa 2-Illa sayfa 3 | Test aracının giriş noktası: 16A, 250V tek fazlı aracın giriş noktası 1 pilotla temas halinde | |
| 7 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD BİLGİ 2-İllb BİLGİ 1 | Test fişleri: 32 A, 250 V tek fazlı fiş 2 pilot bağlantısı ile | 1 |
| 8 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD BİLGİ 2-İllb BİLGİ 3 | Test Aracının Girişi: 32A, 250V Tek Fazlı Aracın Girişi 2 Pilotlarla | |
| 9 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD ŞEHTE 2-Illc Şehe 1 | Test fişleri: 63 A, 480 V Üç Fazlı fiş 2 pilot bağlantısı ile | 1 |
| 10 | IEC62196-2/Ed.3/CDV © IEC(E) | STANDARD BİLGİ 2-Illc BİLGE 3 | Test aracının giriş noktası: 63 A, 480 V, 2 pilot bağlantısı olan üç fazlı araç giriş noktası | |
| 11 | IEC62196-3/Ed.2/CDV © IEC(E) | STANDARD ŞEHTE 3-Ib Sayfa 1 |
Sınav aracının bağlantısı | 1 |
| 12 | IEC62196-3/Ed.2/CDV © IEC(E) | Standart sayfalar Yapılandırma BB Araç Çiftlemesi 250 A 900 V DC STANDARD BİLGİ 3-Iia BİLGİ 1 |
Sınav aracının bağlantısı | 1 |
| 13 | IEC62196-3/Ed.2/CDV © IEC(E) | STANDARD BİLGİ 3-IIIa BİLGİ 2 | Sınav aracının girişi | 1 |
| 14 | IEC62196-3/Ed.2/CDV © IEC(E) | STANDARD ŞEHTE 3-IVA Araç Giriş Modları 2, 3 ve 4 Şekil 2 | Sınav aracının girişi | 1 |
| 15 | IEC62196-3/Ed.2/CDV © IEC(E) | STANDARD ŞEHTE 3-Ivb VEHİZİLERİN BÜYÜK MODELERİ'NİN İÇİNİŞİ ŞEHTE 1 | Sınav aracının girişi | 1 |
