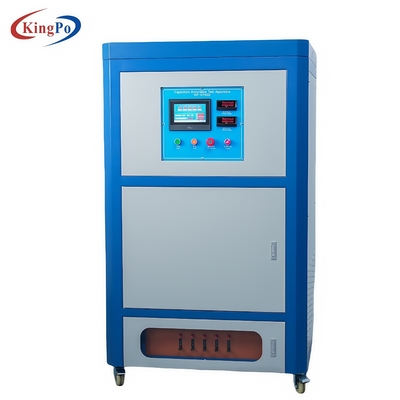

IEC 60335-2-79 Kapasitör Dayanıklılık Test Cihazı 220V 50Hz

Bu teknik özellik, yüksek hassasiyetli bir Kapasitör Dayanıklılık Test Cihazı için detayları içerir ve kapsamındaki cihazlarda kullanılan 0,1 µF ila 100 µF arasındaki kapasitörleri destekler. Madde 18.103 ve 18.104'e uygunluk için tasarlanmıştır. Cihaz, yüksek basınçlı temizleme cihazlarındaki kapasitörleri test ederek, döngüsel elektriksel gerilim altında dayanıklılığı sağlar. Güvenilirlik ve güvenlik için optimize edilmiş olup, katı endüstri standartlarını karşılar.

Cihaz, kapsamındaki cihazlarda kullanılan 0,1 µF ila 100 µF arasındaki kapasitörleri destekler. uyarınca ev aletlerindeki kapasitör dayanıklılığını doğrular. Tekrarlanan şarj-deşarj döngüleri aracılığıyla gerçek dünya koşullarını simüle ederek, kapasitörlerin Madde 18.103 ve 18.104'te belirtilen güvenlik ve performans gereksinimlerini karşılamasını sağlar.

Bu dayanıklılık test ekipmanı, yüksek basınçlı temizleyiciler ve buharlı temizleyicilerde kullanılan kapasitörler (0,1 µF ila 100 µF) için tasarlanmıştır. Elektriksel ve çevresel gerilim altında performansı doğrulamak için otomatik, tekrarlanabilir testler yapar.

• kapsamındaki cihazlarda kullanılan 0,1 µF ila 100 µF arasındaki kapasitörleri destekler.: Yüksek basınçlı temizleyiciler ve buharlı temizleyiciler için güvenlik gereksinimleri.
• Madde 18.103: Döngüsel kapasitör çalışması için dayanıklılık testi.
• Madde 18.104: Gerilim koşulları altında yalıtım ve performans.

• Giriş Gücü: 220-240 V AC, tek fazlı, 50/60 Hz (110-120 V AC için yapılandırılabilir).
• Güç Kapasitesi: Minimum 5 kVA.
• Test Gerilimi: 50 V ila 1000 V AC/DC, ±%1 doğruluk, %1'den az dalgalanma.
• Test Akımı: 10 A'e kadar, ±%1 doğruluk.
• Döngü Kontrolü:
  • Programlanabilir döngüler: 1 ila 100.000.
  • Döngü süresi: Döngü başına 0,1 s ila 60 s.
  • Görev döngüsü: Yapılandırılabilir (örneğin, Madde 18.103'e göre %50).
• Dalga şekli: Sinüzoidal AC veya DC darbeleri, 50 Hz ila 1 kHz.

• Sıcaklık Odası: -20°C ila +85°C, ±1°C doğruluk.
• Nem: %20 ila %95 RH, ±%3 doğruluk.
• Havalandırma: Kararlı koşullar için düzgün hava sirkülasyonu.
• Yalıtım İzleme: Gerçek zamanlı direnç ölçümü.

• Kapasitör Montajı: Çeşitli boyutlar için evrensel fikstür, PTFE veya seramik kullanılarak.
• Konnektörler: Yüksek gerilim (≥5 kV), düşük dirençli, hızlı serbest bırakma.

• Arayüz: IEC 60335-2-79 testiCihaz nasıl kalibre edilir?
• Veri Toplama: Gerilimi, akımı, sıcaklığı ve direnci ≥100 Hz'de kaydeder.
• Güvenlik Özellikleri:
  • Acil durdurma.
  • Aşırı gerilim/aşırı akım koruması.
  • Kilitleme sistemi ve toprak arızası tespiti.

• Döngü Doğruluğu: Zamanlama ve sayım için ±%0,1.
• Gerilim Kararlılığı: Yük altında ±%1.
• Test Süresi: 100.000 döngüyü destekler (~1 s/döngüde 48 saat).
• Uygunluk: Madde 18.104'e göre hasar, arıza veya yalıtım arızası olmadığını doğrular.

• Boyutlar: 1200 mm (G) x 800 mm (D) x 1500 mm (Y).
• Ağırlık: ≤300 kg.
• Yapı: IP54 dereceli paslanmaz çelik veya toz boyalı muhafaza.
• Hareketlilik: Kilitlenebilir tekerlekler.

• Kalibrasyon: Yıllık, ISO/IEC 17025'e kadar izlenebilir.
• Bakım: Modüler tasarım, değiştirilebilir bileşenler, kullanım kılavuzu dahil.

• Elektriksel Güvenlik: IEC 61010-1 uyumlu.
• EMC: IEC 61326-1 uyumlu.
• Çevresel: RoHS ve WEEE uyumlu.

• Kullanım Kılavuzu: Kurulum, çalıştırma ve bakım kılavuzu.
• Test Raporu Şablonu: için dokunmatik ekran HMI veya PC yazılımı aracılığıyla programlanabilir test dizileri ve gerçek zamanlı veri kaydı özelliklerine sahiptir. dokümantasyonu için.
• Garanti: 12 ay, isteğe bağlı genişletilmiş destek ile.

• Uzaktan İzleme: Bulut tabanlı test takibi.
• Otomatik Analiz: Geçti/kaldı değerlendirme yazılımı.
• Çok İstasyonlu Test: Birden fazla kapasitörün eş zamanlı testi.

Cihaz, yüksek basınçlı temizleyicilerdeki kapasitör dayanıklılığını test ederek, döngüsel şarj-deşarj testi yoluyla kapsamındaki cihazlarda kullanılan 0,1 µF ila 100 µF arasındaki kapasitörleri destekler. Madde 18.103 ve 18.104'e uygunluğu sağlar.

IEC 60335-2-79 kapsamındaki cihazlarda kullanılan 0,1 µF ila 100 µF arasındaki kapasitörleri destekler.Cihaz nasıl kalibre edilir?

Cihaz test sırasında güvenliği nasıl sağlar?

Test cihazı otomatik testi yapabilir mi?

IEC 60335-2-79 uyumluluğu için dokunmatik ekran HMI veya PC yazılımı aracılığıyla programlanabilir test dizileri ve gerçek zamanlı veri kaydı özelliklerine sahiptir.Cihaz nasıl kalibre edilir?

Maksimum test süresi nedir?

Cihaz uluslararası standartlara uygun mu?
