ISO14708-1 Defibrilatör Test Darbe Jeneratörü

Teknik özellikler

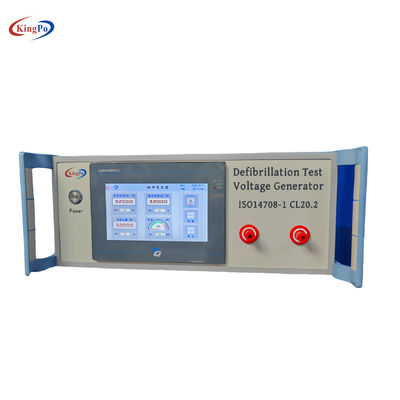

Ürün Genel Görünümü

KP-1050Sdefibrillation test pulse generator is used to evaluate whether active implantable medical devices will be permanently affected when subjected to damped sine defibrillation waveforms and truncated exponential defibrillation waveforms , ayarları geri yüklemek ve ürünün güvenliğini ve programlanabilirliğini değerlendirmek için yeniden programlanabilir mi.KP-1050SDefibrilasyon testi patlama jeneratörü ISO14708-1'e uygun veGB 16174.1-2024 20.2Aşağıdaki test prosedürleri dahil edilmiştir:

Test 1

Test Amacı :
Aktif implante edilebilir tıbbi cihazların, sinüzoidal defibrilasyon dalga biçimlerine maruz kaldıklarında kalıcı olarak etkilendiğini ve ayarlarını geri yüklemek için yeniden programlanabileceklerini değerlendirmek için.

Deneme ekipmanları:

• Özel özelliklere sahip bir sinüzoidal defibrilasyon dalga biçimi sağlamak için kullanılan defibrilasyon test voltaj jeneratörü.

Test parametreleri:

• Dondurulmuş sinüzoidal defibrilasyon dalga biçiminin parametreleri aşağıdaki gereklilikleri karşılamalıdır: 1,5ms < Tp < 2,5ms; 3ms < Tw50 < 5,5ms;Burada Tp, dalga biçiminin başlangıcından maksimum değere kadar olan zaman aralığıdır., ve Tw50 maksimum değerin %50'sini aşan zaman aralığıdır.
• Test voltajının maksimum değeri Vtest 140+70V olarak ayarlanır.

 Test dalga şekli:

Test 2

Çalışmanın amacı:
Aktif implante edilebilir tıbbi cihazların, kesilmiş katlanımsal defibrilasyon dalga biçimlerine maruz kaldıklarında güvenliğini ve yeniden programlanabilirliğini daha fazla değerlendirmek.

Deneme ekipmanları:

• Bir defibrilasyon darbeleri jeneratörü, belirli bir sürenin kesilmiş bir katlanımsal defibrilasyon dalga biçimi sağlamak için kullanılır.

Test düzenlemesi.:

• C1=(150±50)μF, R1=65Ω ve S1 ve S2 çiftleştirilmiş anahtarların 2 setini kullanan test düzenlemesi.
• Td = (10 ± 0,5) ms süresiyle tek fazlı veya iki fazlı kesik bir katmanlı defibrilasyon dalga şekli, çıkış terminalleri A ve B arasında üretilir.

Test parametreleri:

• Kısaltılmış üstel defibrilasyon dalga biçiminin test voltaj-zaman parametreleri, Tablo 1'deki sayısal aralığı karşılamalıdır.
• Test voltajının maksimum değeri Vtest 140+70V olarak ayarlanır.
• Şekil 1 Damped sinus defibrilasyon dalga şekliTest 2 için iki fazlı defibrilasyon dalga şekli

Test dalga şekli:

Bu model nabız testçisi, çekirdeği olarak programlanabilir bir denetleyici kullanır ve tüm çalışma parametrelerini ve enstrüman durumunu sezgisel olarak görüntülemek ve ayarlamak için renkli dokunmatik ekranla donatılmıştır.Kullanıcı dostu tasarımı işleme arayüzünü özlü ve net yapar, ve elektrik kesintisi durumunda bile çeşitli parametreleri ezberleyebilir, kullanım rahatlığını büyük ölçüde iyileştirebilir.Bu model nabız test cihazı, içe inşa edilmiş bir aşırı gerilim koruma cihazına sahiptir., test sırasında cihazın istikrarlı çalışmasını etkili bir şekilde garanti eder ve test çalışmalarının güvenliğini ve güvenilirliğini sağlar.Ayrıca kolay çalıştırma özelliklerine sahiptir., mükemmel performans, yüksek güvenilirlik ve iyi maliyet performansı. Bu nedenle elektrikli güvenlik test laboratuvarları ve elektronik ve elektrikli cihaz üreticileri tarafından büyük ölçüde tercih edilir,ve elektrikli güvenlik testleri için tercih edilen araç haline geldi..

Teknik göstergeler

1 μs
