Toilet Seat Extrusion Tester with AC220V±10% Power Supply 0.5MPa Driving Air Pressure and IEC 60335-2-84 Compliance

1.Özet:

(1)Bu ekipman akıllı tuvaletlerin A istasyonu (darbe testi) ve B istasyonu (swing testi) için kullanılır.

(2)Bu ekipman, şekillendirilmiş alüminyum desteği, pnevmatik mekanizma, basınç plağı vb. ile oluşur. Elektrikli kontrol parçası PLC, insan-makine arayüzü, basınç sensörü vb.ve test verileri doğru.

(3)Bu ekipman, her biri bağımsız olarak test edilebilen iki çalışma istasyonuna sahiptir.

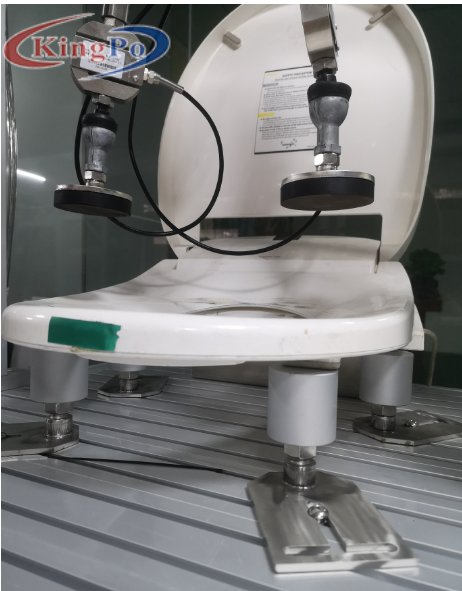

Şekil 1 Ekipmanın genel görünümü

2.Üretim Standartları

Bu test ekipmanı aşağıdaki standartlara göre tasarlanmış ve üretilmiştir:

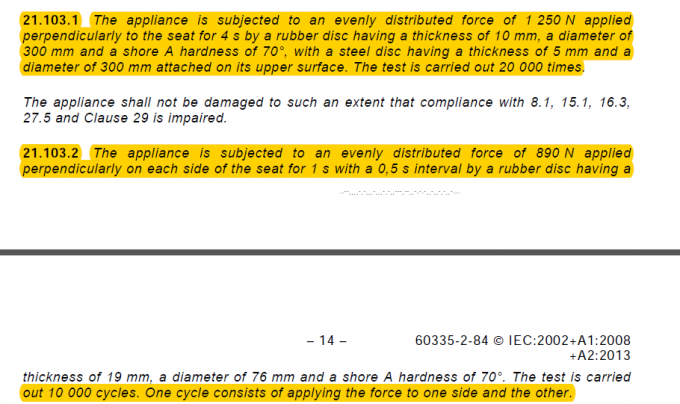

21'e uygun olarak tasarlanmış ve üretilmiştir.103.1 ve 21.103.2 IEC 60335-2-84;

6.7 Swing testi, 6.10 Açma ve kapanma testi, 6.11 Yavaş düşme fonksiyon ömrü testi ve 6.12 JC/764-2008 yüksek basınç testi;

3.Teknik parametreler:

Statik basınç ve darbe test istasyonu:

Swing test istasyonu:

4.Kullanım ortamı

(1)Makine ve ekipman yağmur, güneş ve korozyondan korunmuş bir ortamda yerleştirilmelidir.

(2)Çevre sıcaklığı 10~40°C, göreceli nem <80%.

(3)Makine titreşimden uzak düz bir zemine yerleştirilmeli ve sarsılmadan sabit tutulmalıdır.

5.İnsan-bilgisayar etkileşimi arayüzü çalışma talimatları

(1)Aygıtı kur ve gücü aç.

(2)Kullanıcı giriş arayüzü, kullanıcı parolasını değiştir (tüm kullanıcılar için orijinal parola: 1111):

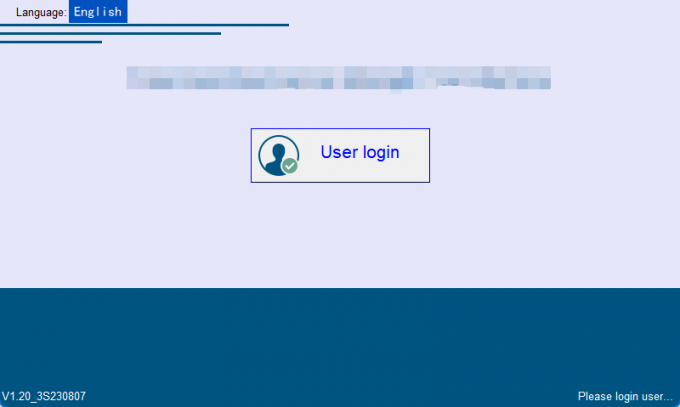

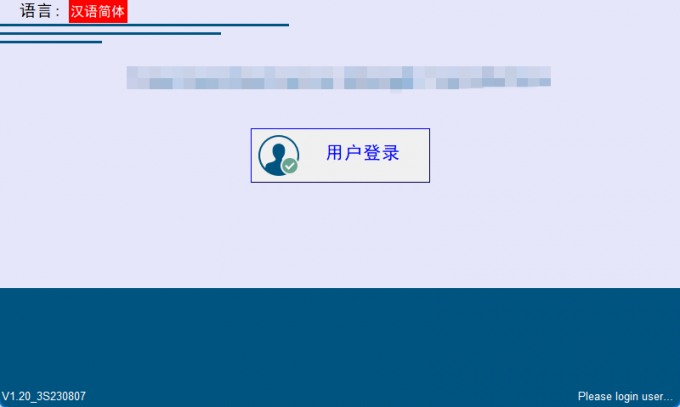

Şekil2: Başlatma hoşgeldin ekranı

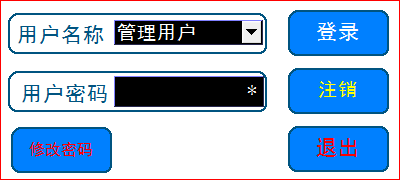

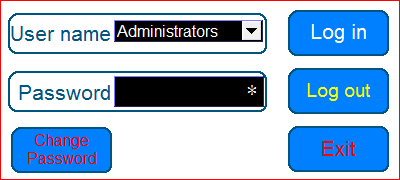

Şekil3: Giriş ve şifre açılan pencere

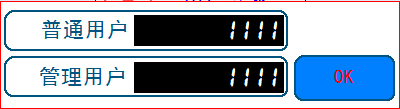

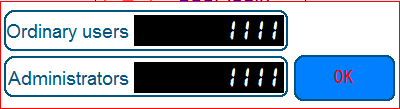

Şekil4Şifreyi Değiştir

(3)Operasyon Arayüzü:

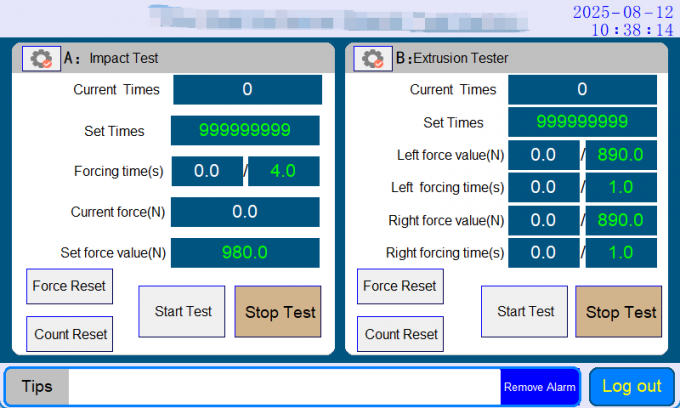

Şekil 5: A1 istasyonundaki açılış ve kapanış testi, B1 istasyonundaki statik basınç testi ve C istasyonundaki salıncak testi için çalışma sayfası

[Çıkış]:Mevcut kullanıcıdan çıkın ve giriş arabirimine geri dönün;

[Açık Alarm]Lütfen önce alarmı kapatın, sonra da bu düğmeye basın.Alarmı temizlemek için;

Çarpışma Deneme İstasyonu

[Sayıyı Yeniden Ayarla]:Lütfen sayım değerini sıfıra ayarlayın.

[Küç Değeri Sıfır]:Akım kuvvet değeri sapmasını sıfıra ayarlayın.

[Denemeyi Başlat]:Başlatma testi düğmesi;

[Test Durdur]:Dur test düğmesi;

[Mevcut numara]:Mevcut numarayı göster.

[Zamanları belirle]:Zaman sayısını ayarlayın ve makineler mevcut sayıya ulaştığında durur.

[Güç uygulanma süresi]:Güç uygulanma zamanının gösterilmesi ve ayarlanması;

[Mevcut Güç Değeri]:Mevcut kuvvet değerini gösterir.

[Güç Değeri Ayarla]:Güç değerini ayarlayın.

B Swing Test İstasyonu

[Sayıyı Yeniden Ayarla]:Lütfen sayım değerini sıfıra ayarlayın.

[Küç Değeri Sıfır]:Akım kuvvet değeri sapmasını sıfıra ayarlayın.

[Denemeyi Başlat]:Başlatma testi düğmesi;

[Test Durdur]:Dur test düğmesi;

[Mevcut numara]:Mevcut numarayı göster.

[Zamanları belirle]:Zaman sayısını ayarlayın ve makineler mevcut sayıya ulaştığında durur.

[Sol Silindir Gücü Değeri]:Sol silindir kuvveti değerini ayarlayın ve gösterin.

[Sol kuvvet uygulanma süresi]:Sol silindir kuvveti uygulanma zamanını ve gösterimini ayarlayın.

[Sağ silindir kuvveti değeri]:Doğru silindir kuvveti değerini ayarlayın ve gösterin.

[Sağ kuvvet uygulaması zamanı]:Doğru silindir kuvveti uygulanma zamanını ayarlayın ve gösterin.

(4)Parametreler ve hata ayıklama açılır penceresi (her istasyonun sol üst köşesindeki düğmeye basın)parametre ve hata ayıklama penceresini açmak için:

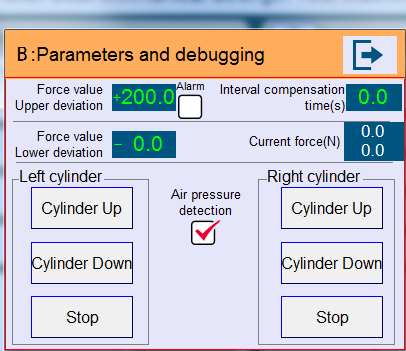

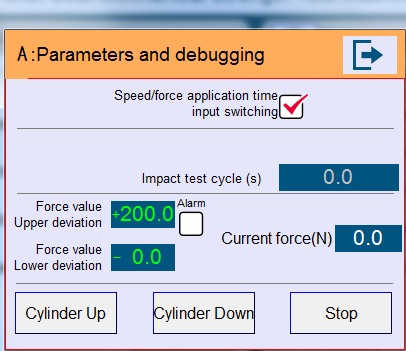

Şekil6:İstasyon B parametreleri ve hata ayıklama açılan penceresi

[Silindir kaldırma]:El silindir kaldırma düğmesi;

[Silindir aşağı]:El silindir aşağı düğmesi;

[Durun!]:Manüel durma düğmesi;

Şok tazminatı süresi:Çarpışma testi sürecinde her bir döngüye ulaşılmadığında tazminat süresi;

[Şok testi döngüsü]:Şok testi döngüsü süresini gösterir.

[Güç üst sapması] ve [Güç alt sapması]kuvvetin üst sapma alarm kuvveti değerini ve alt sapmanın çalışma parametrelerini ayarlayın;

[Akım kuvveti değeri]:Mevcut kuvvet değerini gösterir.

Şekil7: İstasyon C parametreleri ve hata ayıklama açılan penceresi

[Silindir kaldırma]:El silindir kaldırma düğmesi;

[Silindir aşağı]:El silindir aşağı düğmesi;

[Durun!]:Manüel durma düğmesi;

[Güç Üst sapması] ve [Güç Alt sapması]kuvvetin üst sapma alarm kuvveti değerini ve alt sapmanın çalışma parametrelerini ayarlayın;

[Aralık tazminat süresi]:Standart gereksinim yaklaşık 0,5 saniyelik bir silindir ara basma süresi. Eğer bu sürenin tamamlanmadığı takdirde, bu zaman telafiini ayarlayın.

[Mevcut kuvvet değeri]:Mevcut kuvvet değerini gösterir.

(5)Tarih arayüzü (bu arayüzü girmek için işlem arayüzünün altındaki bilgi görüntüleme kutusuna uzun basın, burada sistem zamanını ayarlayabilirsiniz):

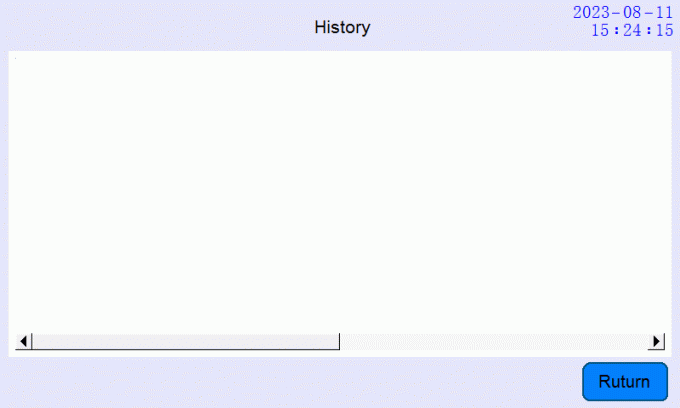

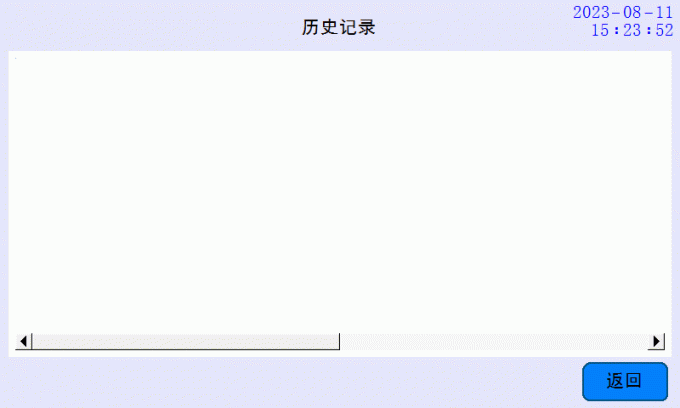

Şekil8:Çalışma istasyonu geçmiş sayfası

[Dönüş]:Ana operasyon sayfasına geri dön.

[Arayüz zaman gösterimi ayarları]:Sistem zamanı bu sayfanın sağ üst köşesinde ayarlanabilir.

6.İşlem süreci

(1)Ekipmanın kurulum seviyesini ve makine ayaklarının konumunu ayarlamak;

(2)Örneği her istasyona yerleştirin, örneği sağlanan kelebek vidalarıyla sabitleyin ve örnek seviyesini ayarlayın.

(3)Güç kaynağını bağlayın ve güç açın.Elektrik çarpması kazalarını önlemek için uygun şekilde topraklanmış olmalıdır.

(4)Çarpışma testi:

1)Kuvvet uygulayan dairesel çelik plaka kuvvet sensörüne sabitleyin; statik içinBasınç testi, ø160mm kullanındaireselÇelik levha; darbe testleri için kullanılırØ300mmDairesel çelik plaka;

2)Örnek ve kuvvet uygulayan çelik plakanın konumunu ayarlamak içinparametre ve hata ayıklama pop-up penceresinde manuel düğmesine basmakve hava basıncını çıkış kuvveti değerine göre ayarlamak.Düzenleme tamamlandığında, silindir orijinal konumuna geri döner.

3)İşlem arayüzüne girin ve basınMevcut kuvvet değerini sıfırlamak için [Force Value Zero];

4)B istasyonu fonksiyonunu test edilecek fonksiyona ayarlayın, son sayımı temizleyin.ve kuvvet değerini, kuvvet uygulanma sürelerini ve sürelerini belirler;

5)Ana işletim arayüzünde [Start Test] düğmesine basın ve cihaz otomatik olarak açma ve kapanma testlerini gerçekleştirecek ve otomatik olarak sayacaktır.Zamanları;

6)Test tamamlandığında otomatik olarak durur ve uyarı kutusunda görüntülenir; test sırasında durmanız gerekiyorsa, [Test Durdurma] düğmesine basın; acilen durmanız gerekiyorsa,acil durma düğmesine basın.;

7)Testin tamamlanan numuneleri çıkarın ve numuneleri kontrol edin.

(5)Swing testi:

1)Örnek ve kuvvet uygulayan çelik plakanın konumunu ayarlamak içinparametre ve hata ayıklama pop-up penceresinde manuel düğmesine basmakve hava basıncını çıkış kuvveti değerine göre ayarlamak.Düzenleme tamamlandığında, silindir orijinal konumuna geri döner.

2)İşlem arayüzüne girin ve basınMevcut kuvvet değerini sıfırlamak için [Force Value Zero];

3)Ana işletim arayüzünde son sayımı temizle ve kuvvet değerini, uygulama sayısını veya uygulama süresini ayarla.

4)Ana işletim arayüzünde [Start Test] düğmesine basın ve cihaz otomatik olarak açma ve kapanma testlerini gerçekleştirecek ve otomatik olarak sayacaktır.Zamanları;

5)Test tamamlandığında otomatik olarak durur ve mesajEğer test sırasında durmanız gerekiyorsa,Hemen durmanız gerekiyorsa acil dur düğmesine basın.

6)Testin tamamlanan numuneleri çıkarın ve numuneleri kontrol edin.

7.Önlemler ve Bakım

(1)Güvenlik kazalarından kaçınmak için makinenin iyi topraklandığından emin olun.

(2)Basınç sensörüne zarar vermemek için test sırasında izin verilen yükü aşmayın.

(3)Makine parçası temiz kalması için sık sık silinmelidir.
